Tárolás

A termék huzamosabb idejű tárolása

• fedett,
• jól szellőzött,
• -5 °C … +40 °C hőmérsékletű

helyiségben megengedett.

A tárolás során a terméket tartsuk a csomagolási pozícióban.
Ügyeljünk a dobozok sértetlenségére, ne terheljük, ne tegyük ki tartós és erős vibrációnak, nedvességnek.
Mozgatáskor óvjuk mindenféle ütődéstől.

Felszerelés, üzembe helyezés

Ellenőrzés:

Felszerelés előtt ellenőrzendő, hogy a készülék felületén, csatlakozóin a szállítás, illetve tárolás során nem történt-e sérülés (műgyanta szigetelő, villamos csatlakozók, a szekunder kapocsdoboz stb. épsége). Bármilyen rendellenesség esetén további vizsgálat szükséges, ha kell, a gyártó bevonásával.

Rögzítés:

A beltéri feszültségváltó bármely (álló, függőleges vagy lógatott) helyzetben rögzíthető 4 db M10-es csavarral az alaplemez furatain keresztül a tartószerkezetre (meghúzási nyomaték 40 Nm 8.8-as szilárdsági osztályú kötőelemekkel). Az alaplap és a feszültségváltón lévő csavarok, alátétek galvanizálással védettek.

FIGYELEM: A feszültségváltót a primer csatlakozónál fogva tilos emelni!

Előkészítés:

A villamos csatlakoztatás előtt az érintkező felületeket a szállítás, tárolás során rárakódott szennyeződéstől meg kell tisztítani és kontakt zsírral be kell kenni.

Villamos csatlakozás:

A nagyfeszültségű tekercs fázis kivezetése („A”) a készülék tetején található, ehhez M10-es csavarral lehet csatlakozni (meghúzási nyomaték: 20 Nm). A csavar hosszát (h) a csavarfej alá fogott sín, saru, alátét stb. összvastagságának (v) figyelembevételével úgy kell megválasztani, hogy a csavarnak a zsákfuratba csavarodó része (h-v) a névleges átmérőjének legalább másfélszerese legyen, illetve biztosan ne érje el a zsákfurat alját, tehát esetünkben:
15 mm < (h-v) < 20 mm.

FIGYELEM: A termékkel szállított csavarok hosszának megfelelősége a szereléskor kialakított kötéstől függ (sínvastagság, alátét stb.). A csavarhosszt a leírtak szerint minden esetban ellenőrizni kell, és szükség esetén a csavart alkalmas hosszúságúra kell cserélni!

A szekunder csatlakozó doboz műanyag. A kábelsaruzott szekunder vezetékek bekötésére M5 méretű D-fejű kereszthornyos csavarok szolgálnak (meghúzási nyomaték: 2 Nm). Ugyanitt helyezkedik el a nagyfeszültségű tekercs alsó kivezetése („N⏚”). Ezeknek a gyárilag tartozékként adott csavaroknak a hossza a szabványos 0,7-0,8 mm lemezvastagságú kábelsarukhoz illeszkedik. Vastagabb csatlakozás kialakításakor hosszabb csavar válhat szükségessé a biztos kötés érdekében.

Mind a primer tekercs alsó pontja („N⏚”), mind a szekunder tekercsek alsó pontjai ( „n”, illetve „dn” pontok) gyárilag össze vannak kötve az alaplemezzel – erre szolgálnak a belső kulcsnyílású csavarok („⏚”), amelyek alkatrésznek tekintendők, és nem válthatók ki más csavarral. Az alaplemez (és így az egyes tekercsvégek) üzemi földelését a mindenkori helyi előírások szerint kell elvégezni.

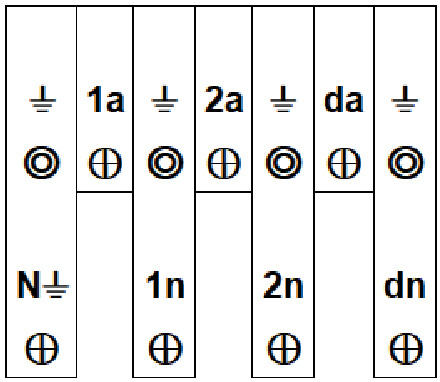

Példa: szekunder kapocskiosztás 3 tekercses kivitel esetében, ahol a harmadik maradékfeszültség kijelző tekercs

FIGYELEM: A maradékfeszültség jelző tekercsek nyitott deltába kötése során két fázisban a „dn” kivezetés földelését bontani kell, vagyis a háromból kettő feszültségváltónál ki kell venni a „dn” kapocshoz tartozó belsőkulcsnyílású földelőcsavart („⏚”)!

FIGYELEM: Az „N⏚” kapocsról a földelőcsavar eltávolítása tilos, az a feszültségváltó meghibásodását okozza!

A szekunder kivezetésekkel ellentétes oldalon található az M8-as földelőcsavar a védőföldeléshez (meghúzási nyomaték: 20 Nm 8.8-as szilárdsági osztályú kötőelemekkel).

FIGYELEM: A feszültségváltó védőföldelése kötelező!

A transzformátoron túlfeszültségvédelem elhelyezése javasolt.

A fentiek figyelmen kívül hagyásából eredő balesetek, meghibásodások és károk kívül esnek a gyártó felelősségi körén, szavatossági, illetve garanciális kötelezettségein.

Üzemeltetés, karbantartás, jótállás

Az üzemeltetés során a vonatkozó élet-, vagyon- és munkavédelmi előírásokat be kell tartani.

A mérőtranszformátor normál üzemi körülmények közötti, mérsékelt égövi működésre alkalmas. Gyártható speciális (trópusi) kivitelben is – ezt kérjük az ajánlatkéréskor vagy az előzetes egyeztetés során jelezni.

A karbantartás a beltéri villamoskészülékeknél szokásos teendőkből és az esetleges rendellenességek megszüntetéséből áll. Időszakosan a következők elvégzését javasoljuk:

• a felületek sértetlenségének ellenőrzése,
• a szennyezettség ellenőrzése, szükség szerinti tisztítás,
• a primer és szekunder csatlakozó csavarok ellenőrzése, utánhúzása,
• a földelő csavarok ellenőrzése, utánhúzása,
• a felerősítő csavarok ellenőrzése, utánhúzása.

Rendellenesség gyanúja esetén (repedés, elszíneződés, égésszag, kisülésre utaló hang) célszerű felvenni a kapcsolatot műszaki-támogató kollégáinkkal.

Tisztításhoz ne használjunk olyan tisztítószert, amelynek maradványa vezetőképes bevonatot képezhet a felületen, vagy károsítja azt. A csavarok utánhúzásakor az üzembehelyezésnél megadott névleges nyomatékokat kell alkalmazni.

A jótállási idő – a hatályos jogszabályok alapján – 24 hónap.

Kívánságra hosszabb jótállási időt is vállalunk. Ilyen esetben kérjük az ajánlatkéréskor vagy az előzetes egyeztetés során megadni a meghosszabbított jótállási időre vonatkozó igényt.
